มาถึง EP.7 สำหรับชุดคิท Inverted Pendulum 😀😀สำหรับฝึกออกแบบระบบควบคุม(Control Theory)

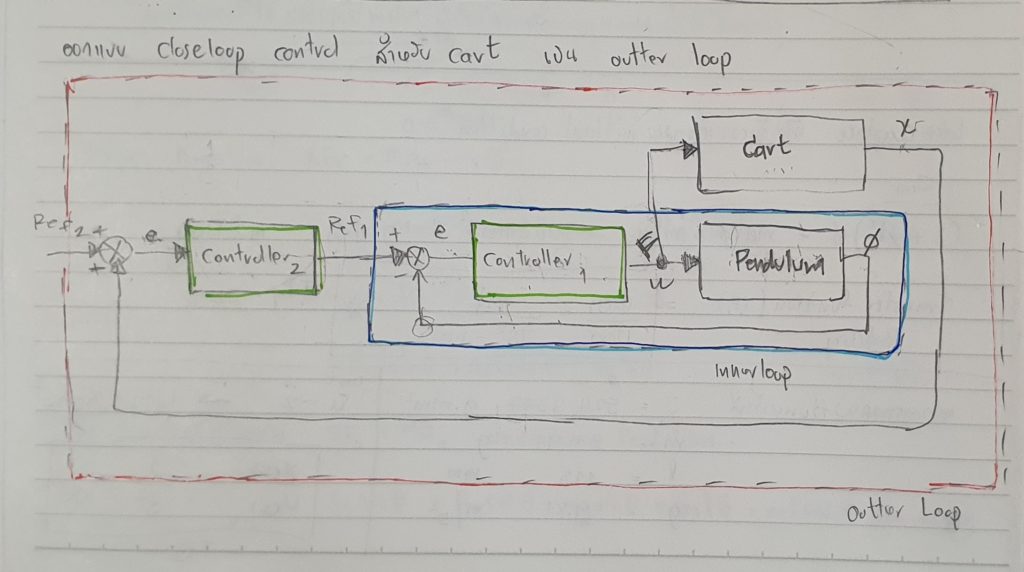

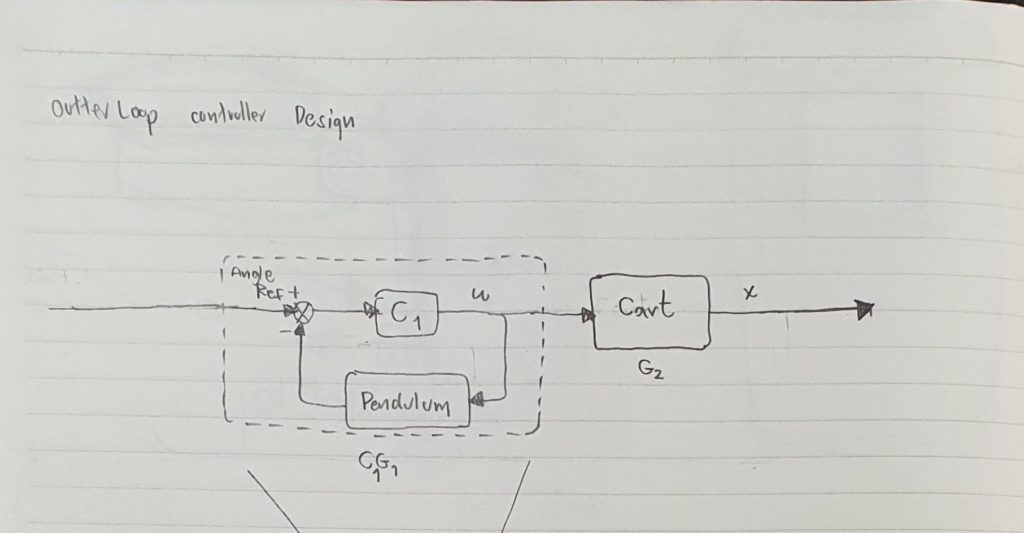

ตอนนี้เราก็จะออกแบบ Controller ตัวสุดท้ายแล้ว🤩 ที่ใช้ในการควบคุมตำแหน่งของตัวรถ(Cart) ไม่ให้เคลื่อนที่ไปชน Limit switch 😲

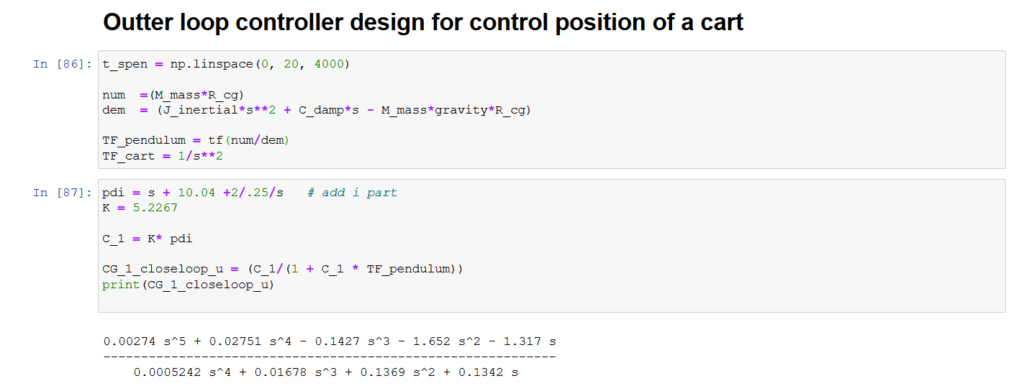

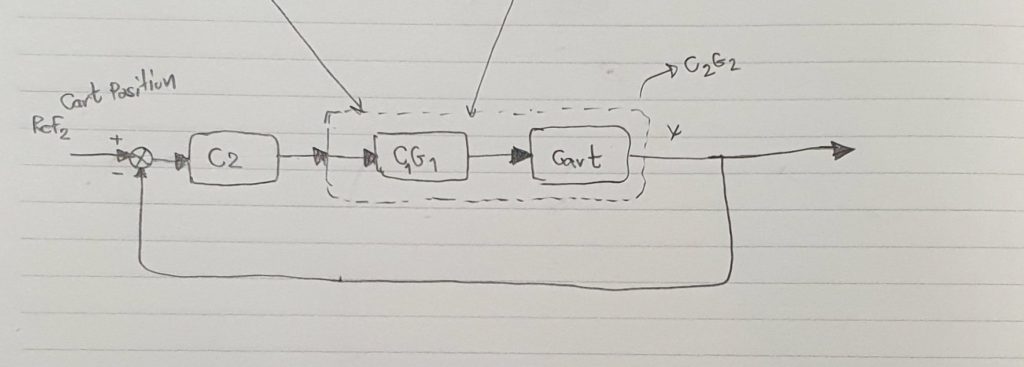

การออกแบบ จะต้องการเขียน Transfer Function ของตัวรถนั้น รวมกับ Transfer Function ของ Pendulum 🤨 และเราเลือกใช้ Positive Feedback มาใช้งานแทน Negative Feedback 🧐
มันเป็นอย่างไรต่างกันอย่างไร การออกแบบนั้นมีขั้นตอนแบบไหน สามารถติดตามได้เลยครับ…😁😁😁
![](https://makerasia.com/wp-content/uploads/2020/06/20200625_000045-1-1024x572.jpg)
![](https://makerasia.com/wp-content/uploads/2020/06/20200625_000152_1_1-1024x533.jpg)
![](https://makerasia.com/wp-content/uploads/2020/06/2020-06-25_0-49-31-1024x386.png)
![](https://makerasia.com/wp-content/uploads/2020/06/20200625_000152_1_2-1024x367.jpg)

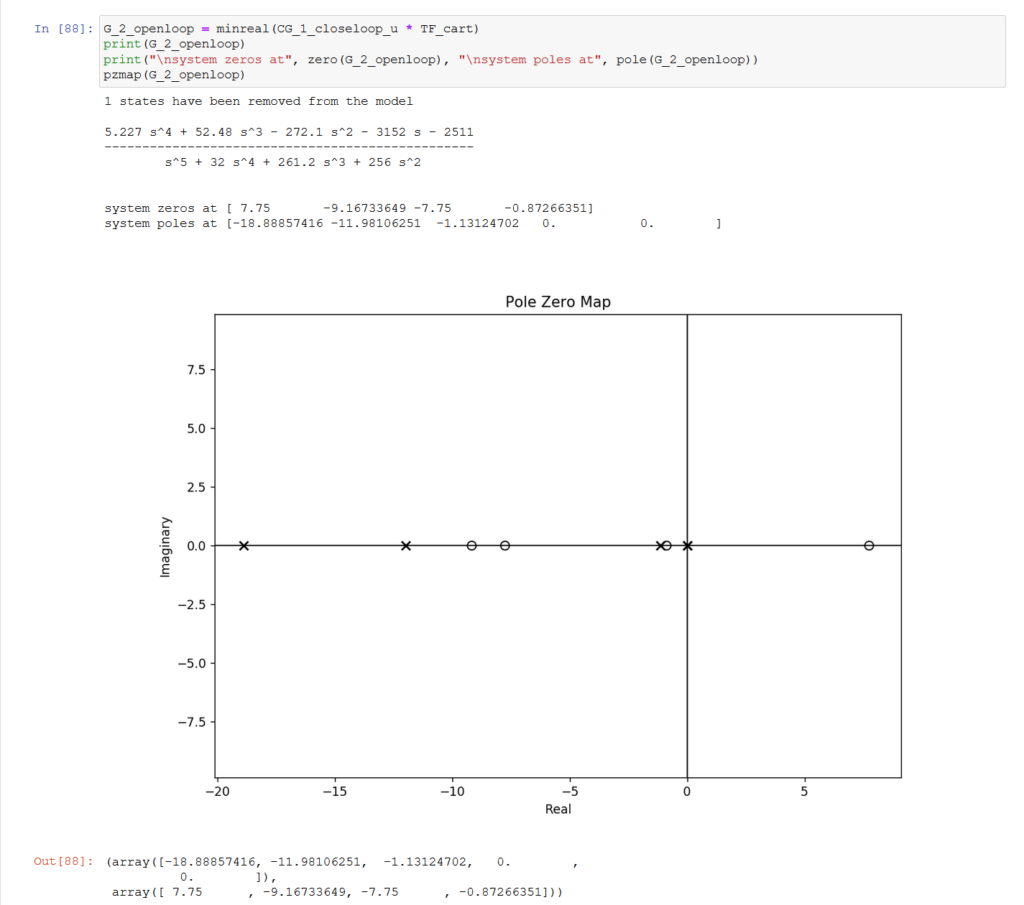

![](https://makerasia.com/wp-content/uploads/2020/06/2020-06-25_0-50-45-1024x905.png)

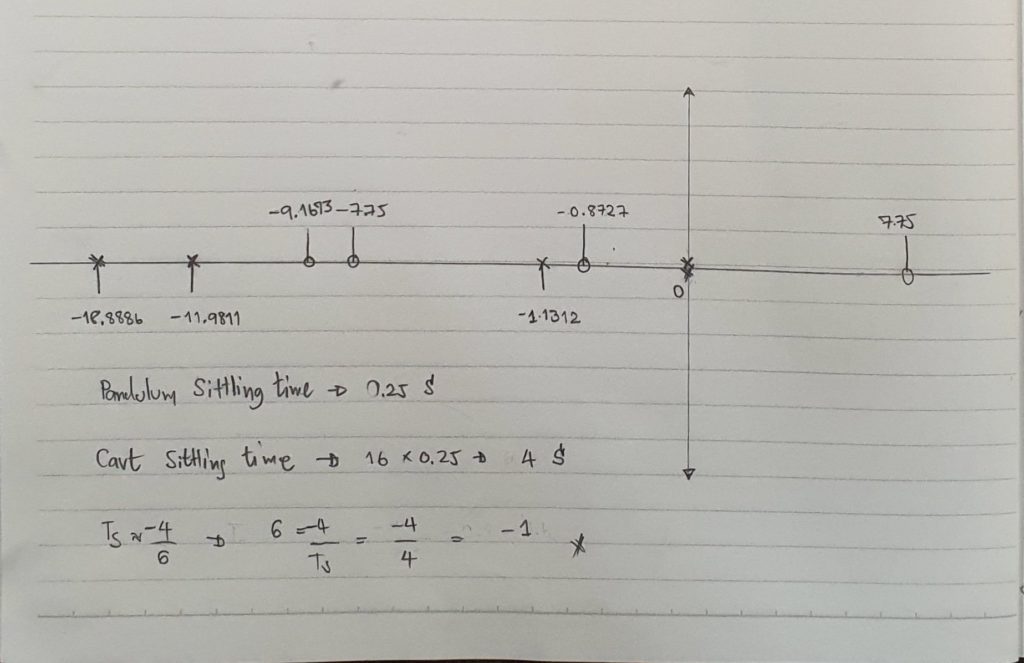

![](https://makerasia.com/wp-content/uploads/2020/06/20200625_000152_2-1024x663.jpg)

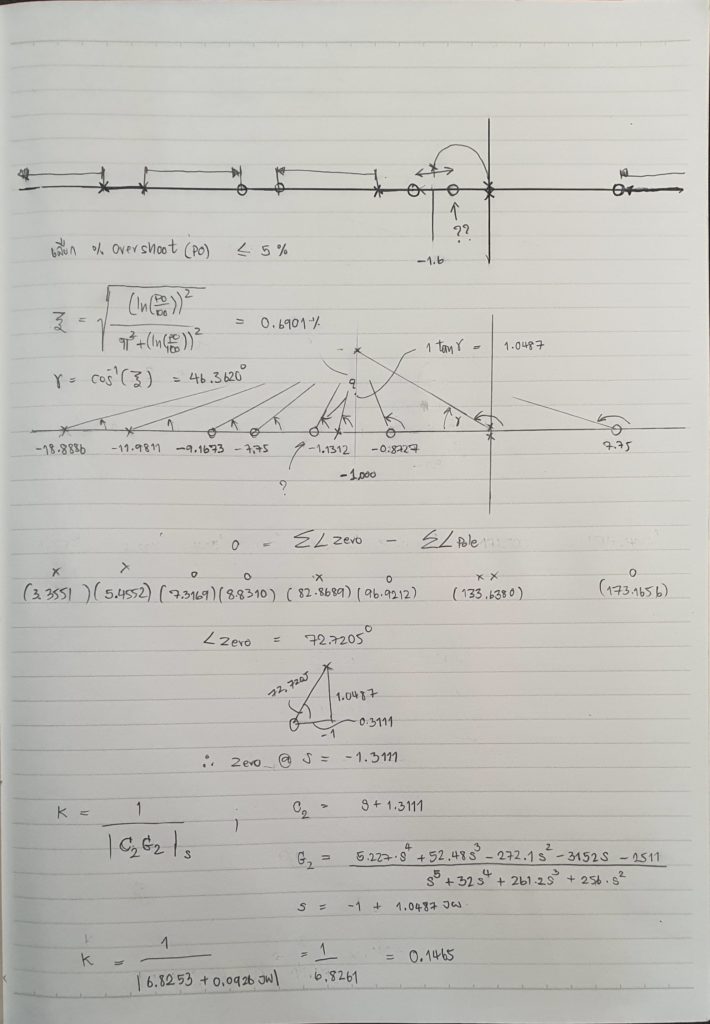

![](https://makerasia.com/wp-content/uploads/2020/06/20200625_000211-710x1024.jpg)

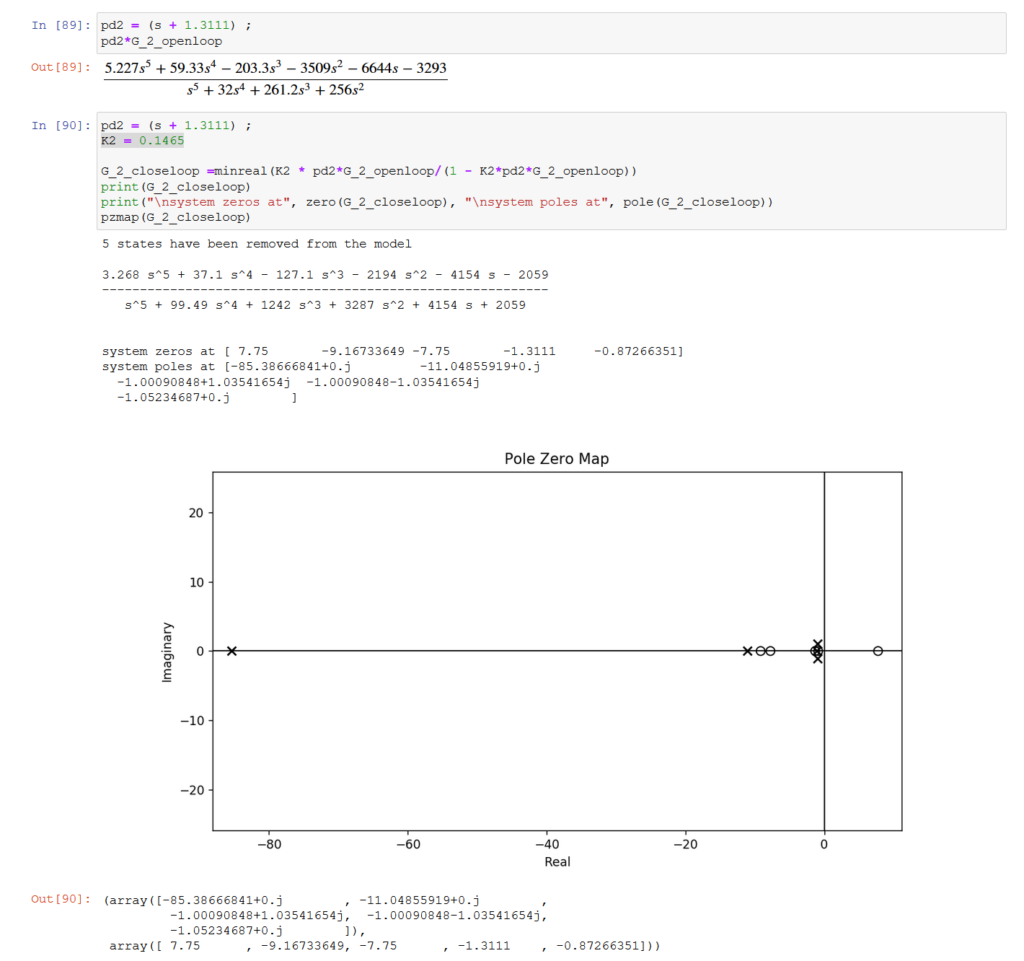

![](https://makerasia.com/wp-content/uploads/2020/06/2020-06-25_0-55-10-1024x961.png)

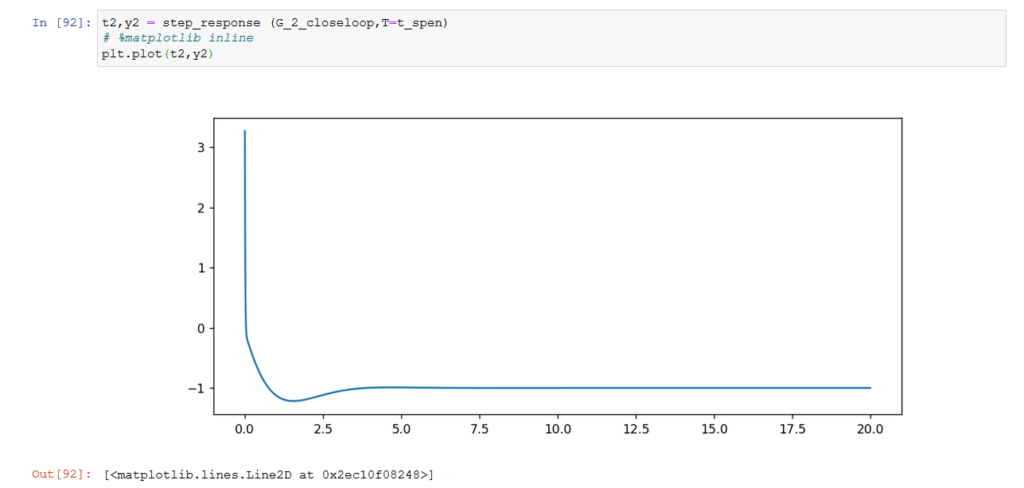

![](https://makerasia.com/wp-content/uploads/2020/06/2020-06-25_0-56-00-1024x488.png)

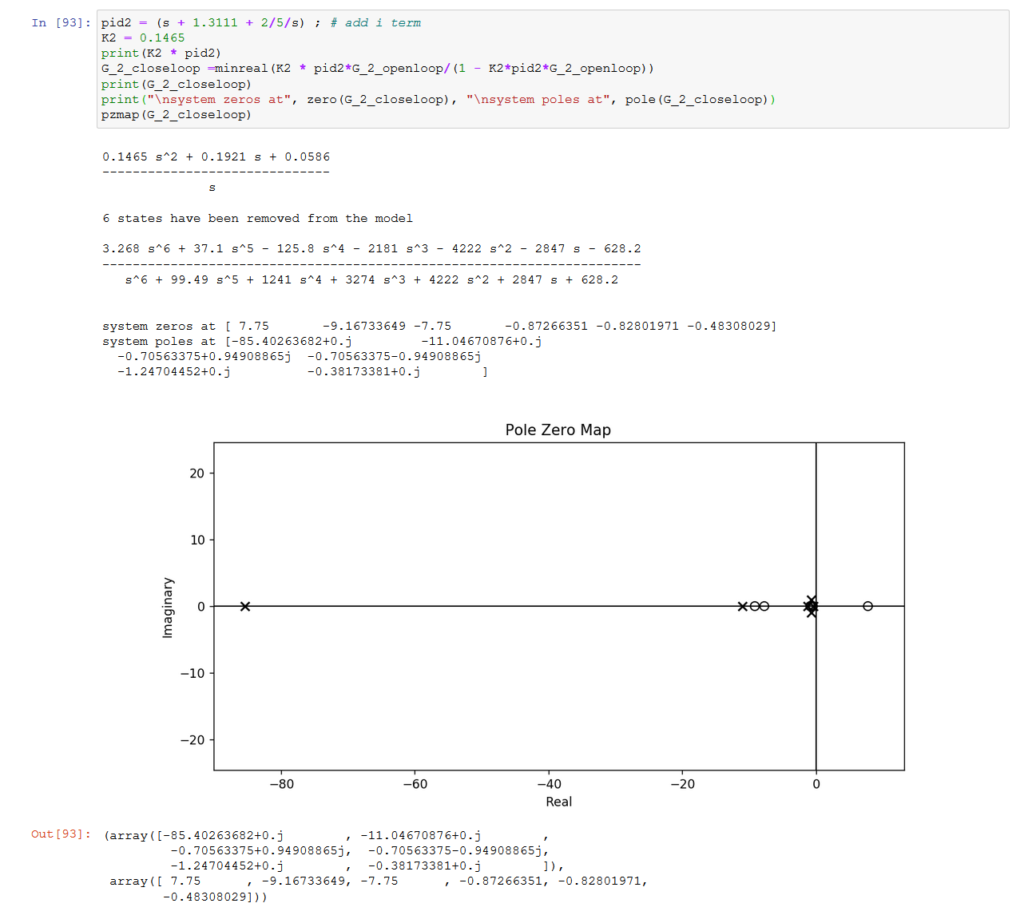

![](https://makerasia.com/wp-content/uploads/2020/06/2020-06-25_0-56-45-1024x915.png)

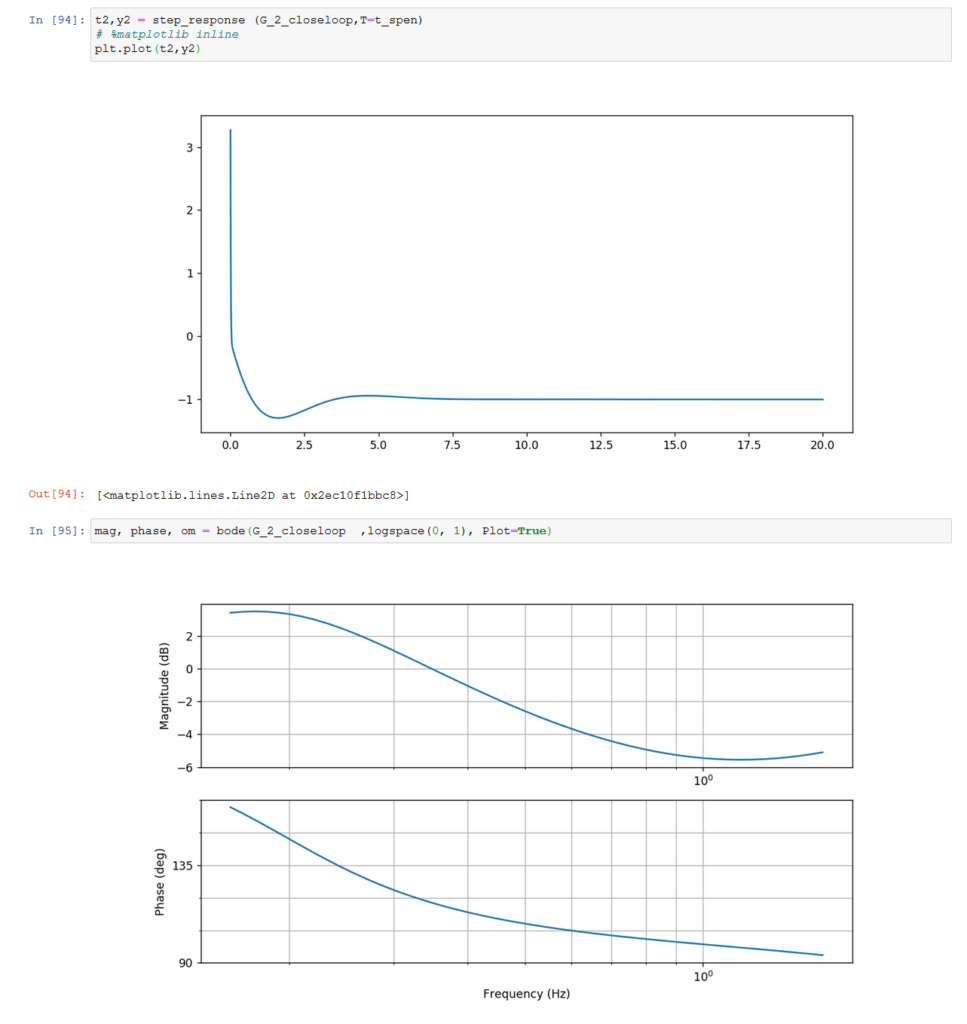

![](https://makerasia.com/wp-content/uploads/2020/06/2020-06-25_0-57-27-967x1024.png)
ตัวอย่าง code ที่ใช้ Example_code
ref:
Control Systems – Feedback
FEEDBACK CONTROL SYSTEMS
Root-loci 15 – basic rules for positive feedback
Root Locus Method for Positive Feedback System
สำหรับผู้ที่สนใจอยากศีกษาทดลอง ออกแบบระบบควบคุม Inverted Pendulum
ดูรายละเอียดได้ที่ https://www.aiiotshop.com/p/62
ขอบคุณครับ
